我厂大量生产桥架，托盘式桥架，镀锌桥架，热镀锌桥架，不锈钢桥架，槽式桥架，桥架弯头，桥架配件，水平直通桥架，垂直直通桥架，水平三通四通桥架，垂直三通四通桥架。格合理，质量***，请与我联系！也可订做。---杭州兴信电子制柜厂 恭祝您工作顺利！  联系人：周厂长   电话：18268026073 蒋小姐 QQ咨询 2452546691

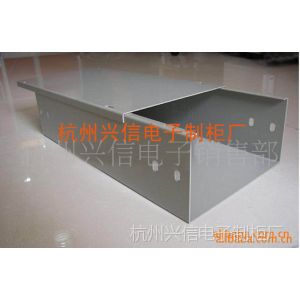

槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。支撑距离

槽式电缆桥的护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。

用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。

桥架是一个支撑和放电缆的支架。桥架在工程上用的很普遍，只要铺设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆显得类型、数量，合理选定适用的桥架。电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点。

电缆桥架分为槽式、托盘式和梯架式等结构,由支架、托臂和安装附件等组成。(参见图1所示),选型时应注意桥架的所有零部件是否符合系列化、通用化、标准化的成套要求。建筑物内桥架可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上,应体现结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理,安装在建筑物外露天的桥架,如果是在邻近海边或属于腐蚀区,则材质必须具有防腐、耐潮气、附着力好, 耐冲击强度高的物性特点。

　　为了减轻重量还可以采用铝合金电缆和玻璃钢桥架,其外形尺寸，荷载特性均与钢质桥架基本相近,由于铝、钢比重不同(Al = 2.7,Fe = 7.86， 按重量计算,铝钢之比约为1：3,根据两种材质的市场价折算,铝合 金桥架的造价费用较之同类镀锌钢桥价要高出2.0倍,铝合金桥架具有美观,重量轻、安装方便等优点, 近年来, 铝合金桥架已在有的工程中加以应用。

桁架式梯架、大跨距桥架的结构形式 　　1．桥架的选择 　　1．1在工程设计中，桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定方案，还要充分满足施工安装、维护检修及电缆敷设的要求。 　　1．2桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。 　　1．3桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程 　　环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。 　　1．4桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在 　　桥架及其支吊架表面涂刷防火涂层等措施。其整体耐火性能应满足国家有关规范或标准的要求。在工程防火要求较高的场所．不宜采用铝合金电缆桥架。 　　1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。 　　1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。 　　1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内： 　　(1)1kV以上和1kV及以下的电缆： 　　(2) 同一路径向一级负荷供电的双回路电缆； 　　(3) 应急照明和其他照明的电缆： 　　(4)电力，控制和电信电缆。 　　若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。 　　1．8当钢制直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。 　　1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制 　　电缆可取50％。70％．且宜预留l0％一252工程发展裕量。 　　1．10在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实 　　际跨距不等于2m时．则工作均布荷载应满足： 　　式中qG----工作均布荷载，kN／m； 　　qE----额定均布荷载，kN／m； 　　LG----实际跨距，m。 　　桥架的额定均布荷载等级见表1。 　　表1 钢制电缆桥架的额定均布荷载等级
